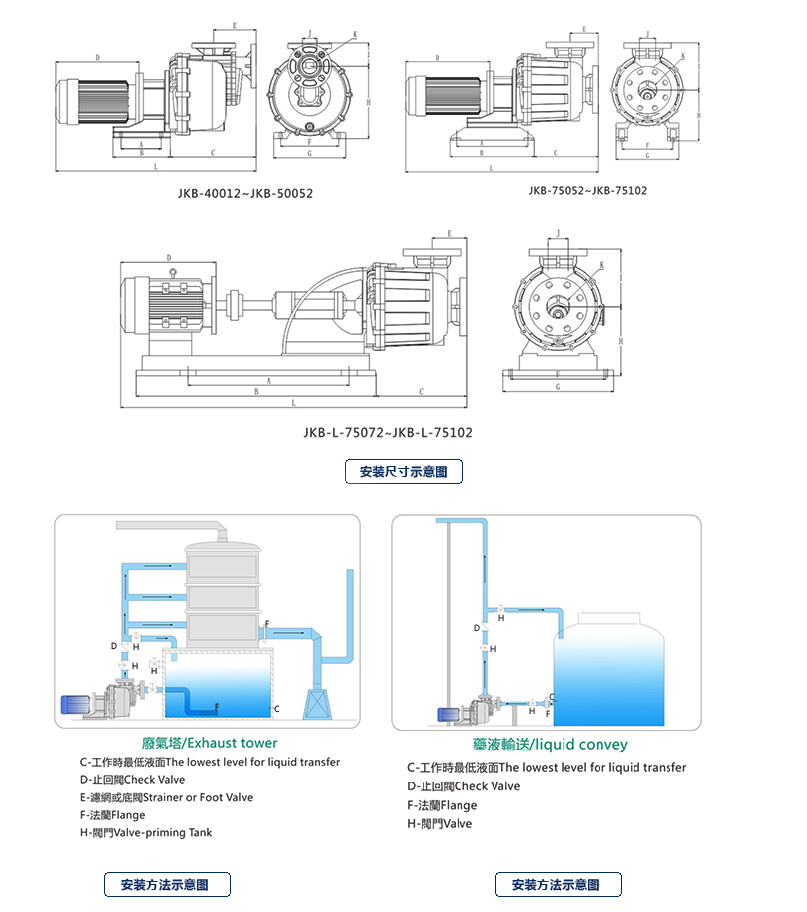

臥式塑料泵的安裝高度Hg計算

允許吸上真空高度Hs是指泵入口處壓力p1可允許達到的較大真空度。

而實際的允許吸上真空高度Hs值并不是根據式計算的值，而是由泵制造廠家實驗測定的值，此值附于泵樣本中供用戶查用。位應注意的是泵樣本中給出的Hs值是用清水為工作介質，操作條件為20℃及及壓力為1.013×105Pa時的值，當操作條件及工作介質不同時，需進行換算。

【臥式塑料泵】輸送清水，但操作條件與實驗條件不同，可依下式換算

Hs1＝Hs＋(Ha－10.33) － (Hυ－0.24)

 臥式塑料泵輸送其它液體當被輸送液體及反派人物條件均與實驗條件不同時，需進行兩步換算：一步依上式將由泵樣本中查出的Hs1；第二步依下式將Hs1換算成H?s

2 汽蝕余量Δh

對于臥式塑料泵，計算安裝高度時用汽蝕余量Δh來計算，即泵允許吸液體的真空度，亦即泵允許的安裝高度，單位用米。用汽蝕余量Δh由油泵樣本中查取，其值也用20℃清水測定。若輸送其它液體，亦需進行校正，詳查有關書籍。

吸程=標準大氣壓（10.33米）-汽蝕余量-安全量（0.5米）

標準大氣壓能壓管路真空高度10.33米。

例如：某泵必需汽蝕余量為4.0米，求吸程Δh？

解：Δh=10.33-4.0-0.5=5.83米

從安全角度考慮，泵的實際安裝高度值應小于計算值。當計算之Hg為負值時，說明泵的吸入口位置應在貯槽液面之下。

臥式塑料泵的使用準則：

1．防止顆粒進入

(1)不允許有鐵磁雜質、顆粒進入磁力傳動器和軸承摩擦副。

(2)應在規定溫度條件下運行，嚴禁介質溫度超標?？稍诖帕Ρ酶綦x套外表面裝設鉑電阻溫度傳感器檢測環隙區域的溫升，以便溫度超限時報警或停機。

(3)在出口閥關閉的情況下，泵連續運轉時間不得超過2min，以防磁力傳動器過熱而失。

2．防止退磁

(1)磁力矩不可設計得過小。

(2)輸送易結晶或沉淀的介質后要及時沖洗（停泵后向泵腔內灌注清水，運轉1min后排放干凈），以保障滑動軸承的使用壽命。

3．防止干摩擦

(1）嚴禁空轉。

(2）嚴禁介質抽空。

(3)輸送含有固體顆粒的介質時，應在泵流管入口處過濾。
